Philip Avalon FM20 / FM30 Monitor płodu Karta sieciowa (interfejs LAN) Parametry

Podstawowe informacje

• Model: Philip Avalon FM20 (M2702A), FM30 (M2703A)

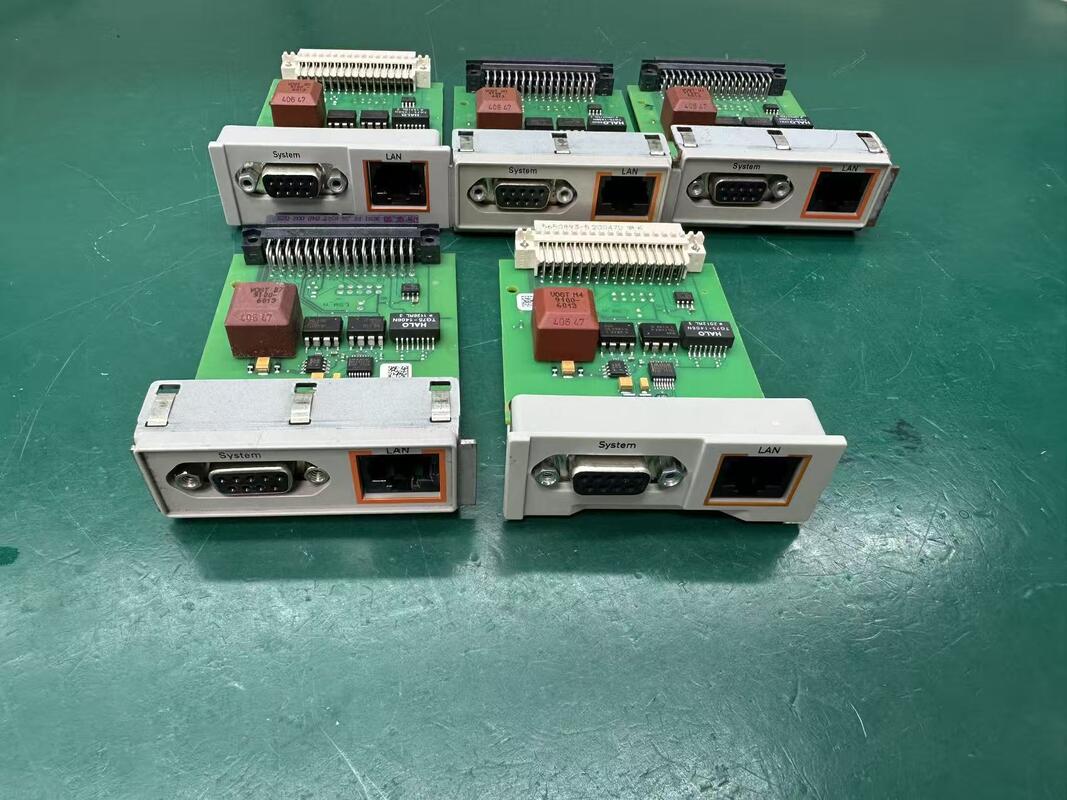

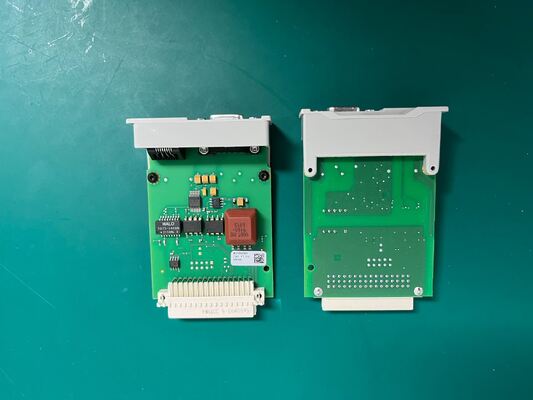

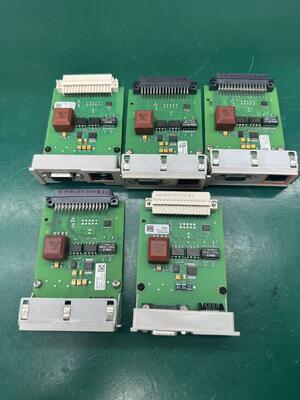

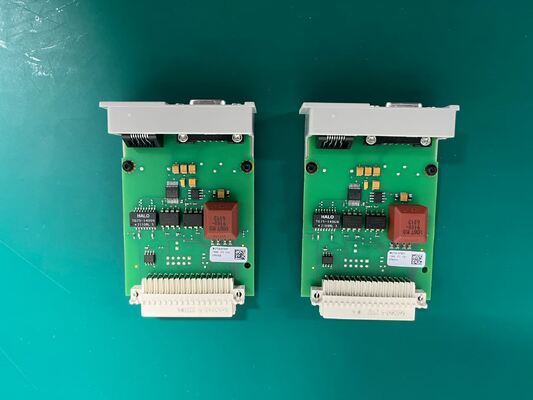

• Rodzaj interfejsu LANOpcjonalnie zintegrowany moduł interfejsu systemu LAN/RS232 (Opcja J70, numer części M2703-67501)
• Standard interfejsu: 10BASE-T Ethernet (IEEE 802.3)
• Speed & Duplex:10 Mbps, tylko Half-Duplex(bez automatycznej negocjacji, bez wsparcia 100 Mbps)

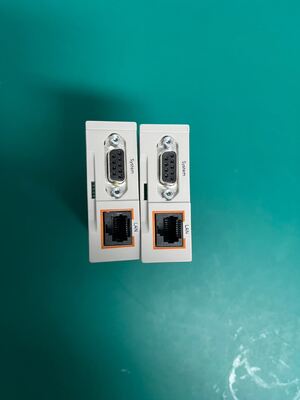

• Port: Kobieta z łącznikiem RJ45 ( tylny panel)

Konfiguracja sieci

• Przypisanie adresu IP:
  • Ręczna konfiguracja IP statyczna (za pośrednictwem menu konfiguracji monitora)
  • AutomatyczneBOOTP(DHCP nie jest obsługiwany w trybie natywnym; serwer BOOTP wymagany dla dynamicznego IP)

• Protokoły sieciowe:
  • TCP/IP (tylko IPv4)
  • Wiadomości wskazujące na połączenie (CI): tryby transmisji / unicast (dla OB TraceVue / IntelliSpace Perinatal)

• Systemy obsługiwane: Systemy monitorowania położniczego IntelliSpace Perinatal (E.0+), OB TraceVue
• Wsparcie podwójnych interfejsów: LAN + odizolowany RS232 (MIB/IEEE 1073) do równoległego połączenia EMR/system monitoringu (tylko do odczytu za pośrednictwem RS232)

Elektryka i bezpieczeństwo

• Izolacja: Całkowicie izolowane galwanicznie (do zastosowań medycznych, zgodne z normą IEC 60601‐1‐2:2014 / EN 60601‐1‐2:2015)
• Zgodność z zasadami EMC: IEC 60601-2, ICES-003 (Kanada)
• Zużycie energii: < 60 W całkowita moc monitora (włączając moduł LAN)

Materiały fizyczne i instalacje

• Złącze: RJ45 (8P8C)
• Kabel: Kabel Ethernet kategorii 5e (kategoria 5e) lub lepszy z twisted-pair
• Segment sieci: Monitor i monitor PC/serwer musi być naten sam segment sieci lokalnej(bez routingu przez podsieci domyślnie)

Kluczowe uwagi

• LAN jestopcjonalna modernizacja (opcja J70); nie jest standardowa w podstawowych jednostkach FM20/FM30.
• Stały 10 Mbps half-duplex: port przełącznika sieciowego musi być ręcznie zmuszony do 10 Mbps / half-duplex (wyłączone automatyczne negocjacje), aby uniknąć problemów z połączeniem.
