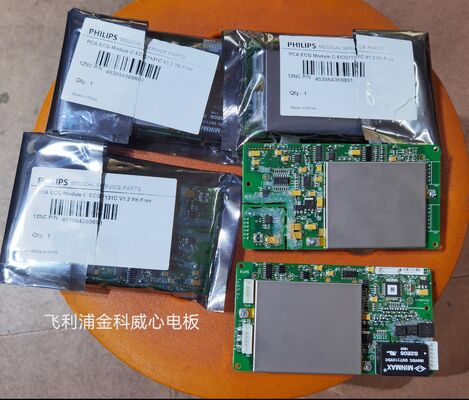

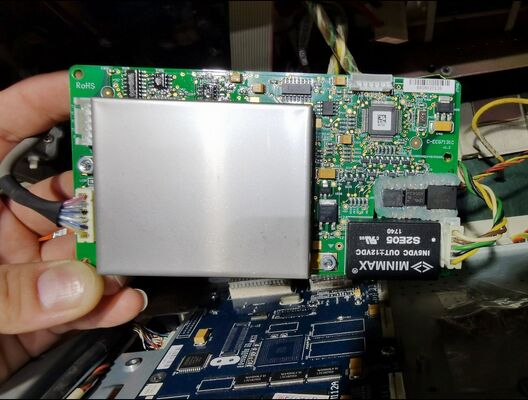

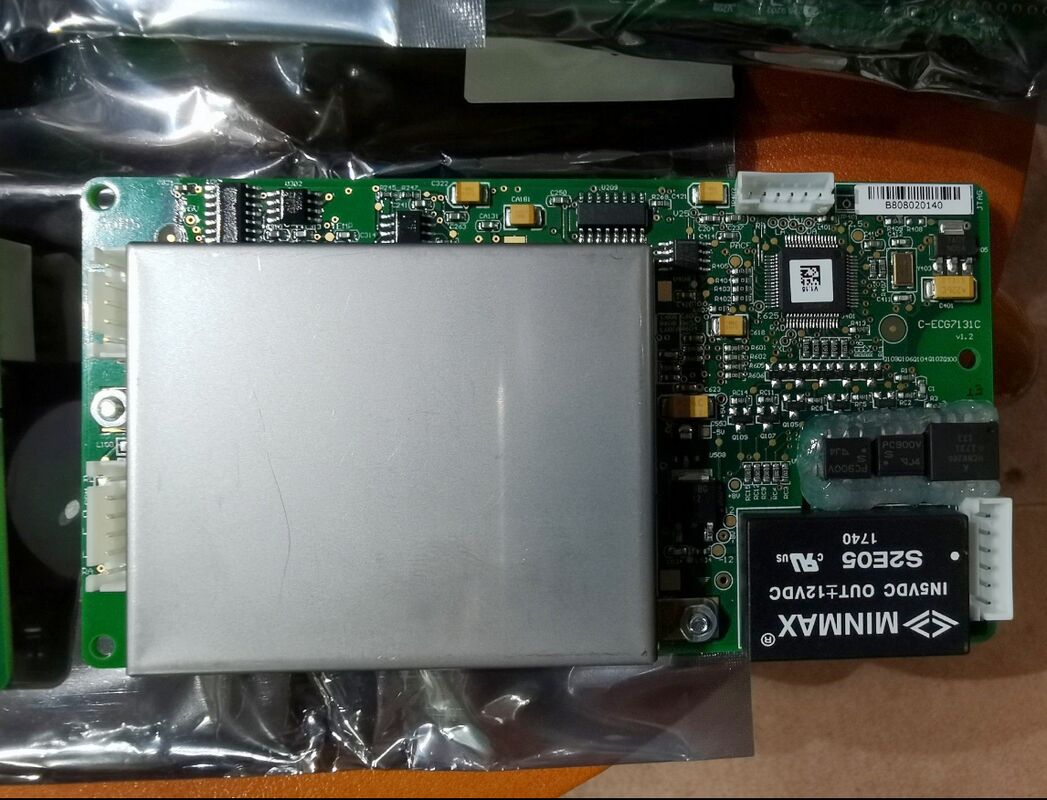

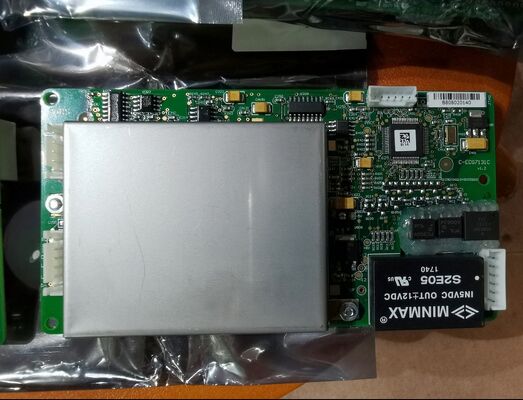

Philip GOLDWAY G30 G40 PN 45356436891 EKG BOARD

Płyta EKG Philip GOLDWAY G30 G40 PN:45356436891

Płyta EKG G30 / G40 Goldway (Moduł EKG) Angielska Specyfikacja Techniczna

1. Podstawowa konfiguracja EKG

• System odprowadzeń: Wybieralny 3-odprowadzeniowy / 5-odprowadzeniowy
  • 3-odprowadzeniowy: I, II, III
  • 5-odprowadzeniowy: I, II, III, aVR, aVL, aVF, V (jednoczesne wyświetlanie 7 odprowadzeń)

• Tryby EKG: Wybieralne tryby monitorowania / diagnostyczny / chirurgiczny
• Impedancja wejściowa: ≥100 MΩ (wspólna)
• Współczynnik tłumienia zakłóceń ze wspólnej linii (CMRR): ≥100 dB (50/60 Hz)
• Ochrona przed defibrylacją: Odporna na defibrylator, wytrzymuje defibrylację dwufazową 360J; automatyczne odzyskiwanie po wyładowaniu
• Tłumienie zakłóceń elektrochirurgicznych: Wbudowany filtr anty-ESU

2. Pomiar tętna (HR)

• Zakres pomiaru:
  • Dorośli/dzieci: 15–300 bpm
  • Noworodki: 15–350 bpm

• Dokładność: ±5 bpm lub ±1% odczytu, w zależności od tego, która wartość jest większa
• Rozdzielczość: 1 bpm
• Limity alarmów: Regulowane progi bradykardii/tachykardii

3. Kształt fali EKG i wzmocnienie

• Ustawienia wzmocnienia: ×1/4, ×1/2, ×1, ×2, ×4, Auto (automatyczna regulacja wzmocnienia)
• Prędkość przebiegu (Sweep Speed): 6.25, 12.5, 25, 50 mm/s (do wyboru)
• Pasmo przenoszenia:
  • Tryb monitorowania: 0.5–40 Hz
  • Tryb diagnostyczny: 0.05–100 Hz
  • Tryb chirurgiczny: 0.5–20 Hz (przeciwzakłóceniowy)


4. Analiza odcinka ST

• Zakres pomiaru: -2.0 mV ~ +2.0 mV (Tryb diagnostyczny: -0.8 ~ +0.8 mV)
• Dokładność: ±0.02 mV lub ±5% odczytu, w zależności od tego, która wartość jest większa
• Kanały: 4-kanałowe monitorowanie ST (V, I, II, III)

5. Analiza arytmii i detekcja stymulatora

• Analiza arytmii: 13 alarmów arytmii (w tym PVC, bigeminia, trigeminia, VT, bradykardia, tachykardia, pominięte uderzenie, pauza, R-on-T itp.)
• Detekcja stymulatora: Tak; wykrywa impulsy stymulatora asynchronicznego/synchronicznego, szerokość impulsu ≥0.1 ms

6. Parametry fizyczne i elektryczne

• Wymiary płyty: Ok. 145 × 100 × 20 mm (płyta modułu EKG)
• Zasilanie: DC 5V ±5%, 300 mA (z płyty głównej monitora)
• Temperatura pracy: 0–40 °C
• Temperatura przechowywania: -20–60 °C
• Wilgotność: 30%–85% RH (bez kondensacji)

7. Normy zgodności

• IEC 60601-1, IEC 60601-2-27 (bezpieczeństwo EKG)
• EN 60601-1-2 (EMC)

Kluczowa różnica: płyta EKG G30 vs G40

• G30: wyświetlacz 10,4", podstawowe EKG/arytmia/ST, brak opcjonalnej rozszerzenia CO₂/IBP (płyta EKG o identycznych podstawowych specyfikacjach)
• G40: wyświetlacz 12,1", te same podstawowe parametry EKG, obsługuje opcjonalne moduły podwójnego IBP/CO₂ (płyta EKG funkcjonalnie identyczna z G30)
