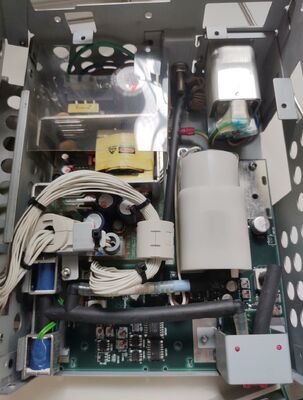

Nihon Kohden Bsm2301 Płyty zasilania U550013B / U550013C
Szczegóły Produktu:
| Miejsce pochodzenia: | Oryginalny |
| Nazwa handlowa: | nihon kohden |
| Numer modelu: | bsm2301 |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | Negotiation, pls contact me |
| Szczegóły pakowania: | Pudełko kartonowe |
| Czas dostawy: | W ciągu 1-2 dni roboczych po potwierdzeniu płatności |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 10 |
|
Szczegóły informacji |
|||
| Marka: | Nihon Kohden | Model: | bsm2301 |
|---|---|---|---|
| PN: | U550013B / U550013C | Gwarancja: | 3 miesiące |
| price: | NEGOTIABLE | ||
| Podkreślić: | U550013C deska napędowa,bsm2301 deska zasilania |
||
opis produktu

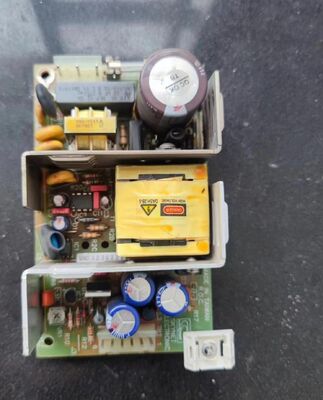

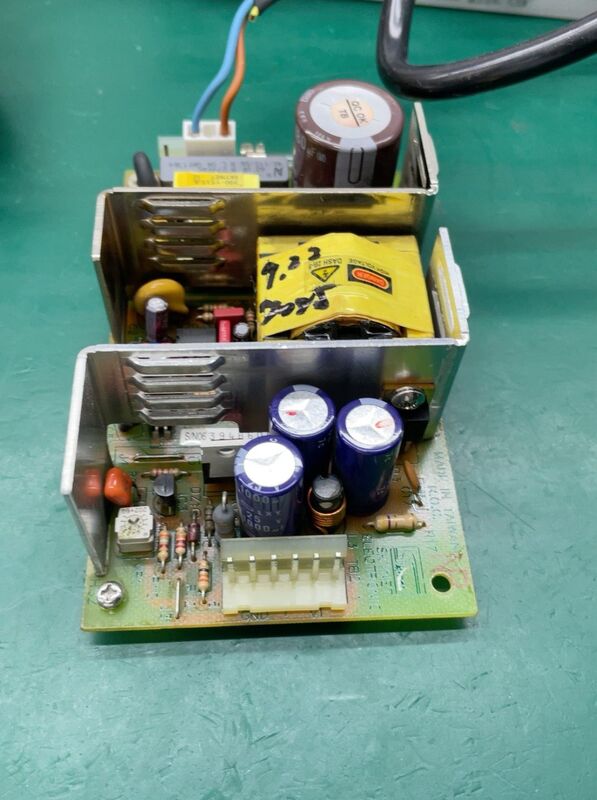

PN:U550013B / U550013C nihon kohden bsm2301 deska zasilania
MarkaNihon Kohden.Zastosowany modelBSM-2301A/C/K.Numer części: U550013B / U550013C (jednostka zasilania)
1. Podstawowe parametry wejścia
- Napięcie wejściowe AC: 100 ̊240 VAC ±10%, automatyczne przełączanie
- Częstotliwość wejścia AC: 50/60 Hz ± 2%
- Prąd wejściowy: Maks. 1,0 A @ 100 VAC
- Zużycie energii: Tryb AC: maksymalnie 70 VA; tryb baterii: maksymalnie 40 W
- Środki zabezpieczające: Wbudowany bezpiecznik 2 A / 250 VAC
- Wprowadzenie baterii: 10.8 ∼ 15.0 VDC (płynny zestaw akumulatorów Ni-MH, 10HR-4/3FAUC-NK)
2. Parametry wyjściowe prądu stałego (główną płytę zasilania)
| Kanał wyjściowy | napięcie | Obecny rating | Obciążenie i funkcja |
|---|---|---|---|
| +15 VDC | +15,0 V ± 5% | 3.0 maksymalnie | System główny, obwody analogowe, podświetlenie, moduły NIBP/IBP |
| +5 VDC | +5,0 V ± 3% | 2.5 maksymalnie | Logika cyfrowa, procesor, ekran dotykowy, moduły interfejsu |
| +3,3 VDC | +3,3 V ± 3% | 1.5 maksymalnie | MCU, pamięć, obwody łączności (DC-DC konwertowane z +15 V) |
| -5 VDC | -5,0 V ± 5% | 0.5 maksymalnie | Uwarunkowanie sygnału analogowego (EKG/Resp) |
| +6 VDC | +6,0 V ± 5% | 1.0 maksymalnie | Opcjonalny moduł rejestratora (WS-231P) |
3Specyfikacje fizyczne i środowiskowe
- Wymiary deski: Ok. 150 × 100 × 35 mm (L × W × H)
- Waga: Około 0,45 kg
- Temperatura pracy: od 0 °C do +40 °C
- Temperatura przechowywania: -20 °C do +60 °C
- Względna wilgotność: 30%~85% RH (nie kondensacyjny)
- Wysokość: Praktyka: -500 m do 3000 m; Przechowywanie: -500 m do 13,100 m
4. Funkcje ochrony i bezpieczeństwa
- Ochrona przed prądem (OVP): Wstrzykiwacze > 16,5 V (+15 V), > 5,5 V (+5 V)
- Ochrona przed prądem (OCP): Automatyczne wyłączenie w przypadku przepływu dla wszystkich wyjściów
- Ochrona przed zwarciem (SCP): Ograniczenie prądu zwrotnego, automatyczne odzyskiwanie
- Napięcie izolacyjne: 4000 VAC (od wejścia do wyjścia, klasy medycznej)
- Prąd przecieku: < 100 μA (wyciek pacjenta, spełnia wymagania normy IEC 60601-1)
- Zgodność z zasadami EMC: IEC 60601-1-2, EN 55011 Klasa B (emisyjne)
5. Kontrola i interfejs
- Kontrola mocy: Zintegrowane zarządzanie energią MCU, automatyczne przełączanie prądu przemiennego/baterii
- Ładowanie akumulatora: Ładunek normalny: 370 mA (maksymalnie 16 godzin); ładunek drgający: 370 mA (interwał 1,2 s / 1 min)
- Złącza:
- CN401: Główne wyjście do tablicy głównego (+15V, +5V, GND, sygnały sterujące)
- Wjazd AC: gniazdo IEC C6 z bezpiecznikiem i końcem uziemienia
- Złącze akumulatora: CN1401 (10,815 VDC)
6Standardy zgodności
- Bezpieczeństwo: IEC 60601-1:2005, IEC 60601-2-49 (bezpieczeństwo elektryczne w medycynie)
- EMC: IEC 60601-1-2:2007, EN 60601-1-2
- Wydajność: specyfikacje wewnętrznych urządzeń medycznych Nihon Kohden
Kluczowe uwagi
- Powyższe urządzenie jest wspólne z serią BSM-2303/2304/2351 (takie same specyfikacje wyjściowe rdzenia).
- +3,3 V jest generowane przez wbudowany konwerter prądu stałego-prądu stałego z podstawowego wyjścia +15 V.
