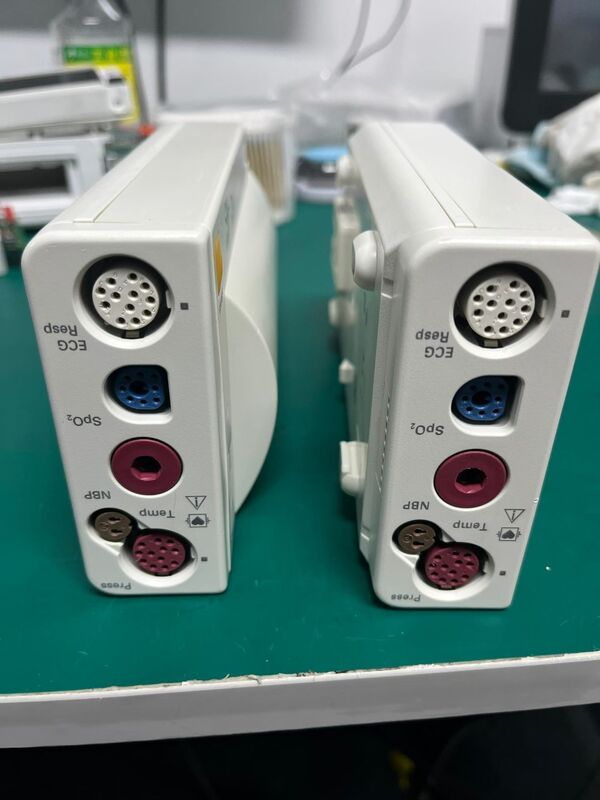

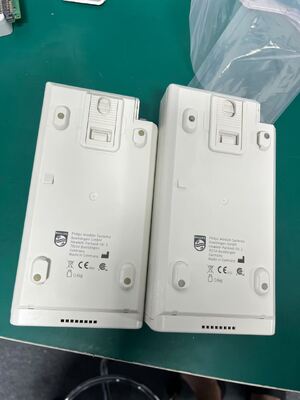

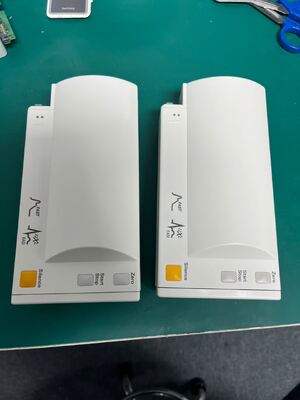

Moduł MMS Philip M3001A do monitorów serii MP
Szczegóły Produktu:
| Miejsce pochodzenia: | Oryginalny |
| Nazwa handlowa: | Philip |
| Numer modelu: | M3001A |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | Negotiation, pls contact me |
| Szczegóły pakowania: | Pudełko kartonowe |
| Czas dostawy: | W ciągu 1-2 dni roboczych po potwierdzeniu płatności |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 10 |
|
Szczegóły informacji |
|||
| Marka: | Philip | Model: | M3001A |
|---|---|---|---|
| Oryginalny: | Niemcy | Dyby: | 20 szt |
| Gwarancja: | 6 miesięcy | Stan: | Dobry |
opis produktu
Moduł wielopomiarowy M3001A (MMS) - kompletna specyfikacja techniczna
Przegląd
TheM3001Ato moduł wielopomiarowy (MMS) przeznaczony do systemów monitorowania pacjenta IntelliVue. Jako podstawowa jednostka akwizycji pomiarów przetwarza sygnały fizjologiczne i przesyła dane do monitorów hosta.
Podstawowe specyfikacje techniczne
Informacje ogólne
表格
| Parametr | Specyfikacja |
|---|---|
| Typ urządzenia | Wieloparametrowy moduł wielopomiarowy (MMS) |
| Klasyfikacja | Wyrób medyczny klasy II |
| Źródło zasilania | Zasilany przez monitor hosta poprzez połączenie MSL (bez niezależnej baterii) |
| Waga | 1–3 funty (0,45–1,36 kg) |
| Wymiary | 9 cali × 3,75 × 2,375 cala (22,86 × 9,53 × 6,03 cm) |
| Wysokość operacyjna | -500 m do 4600 m (-1600 do 15 000 stóp) |
| Wysokość przechowywania | -500 m do 15300 m (-1600 do 50 000 stóp) |
Standardowe parametry pomiarowe
Konfiguracja podstawowa (dołączona do wszystkich opcji)
-
EKG/oddech: Monitorowanie EKG 3-odprowadzeniowego, 5-odprowadzeniowego lub 12-odprowadzeniowego
- Pełne wykrywanie i analiza arytmii
- Monitorowanie odcinka ST z alarmami
- Monitorowanie odstępu QT/QTc
- Oddychanie impedancyjne (nie są wymagane żadne dodatkowe czujniki)
- Wykrywanie impulsu tempa
-
SpO₂ (pulsoksymetria):
- Nasycenie tlenem tętniczym (%)
- Tętno (uderzenia na minutę)
- Kształt fali pletyzmogramu w czasie rzeczywistym
- Wskaźnik perfuzji
-
NBP (nieinwazyjne badanie ciśnienia krwi):
- Metoda oscylometryczna
- Wartości ciśnienia skurczowego, rozkurczowego i średniego
- Tryb dla dorosłych, dzieci i noworodków
- Tryby pomiaru: ręczny, automatyczny i STAT
Dostępne opcje konfiguracji
Opcje technologii SpO₂
| Kod opcji | Typ technologii SpO₂ |
|---|---|
| A01 | Technologia SpO₂ o szybkiej reakcji (kompatybilna ze standardowymi czujnikami SpO₂) |
| A02 | Standardowa platforma technologiczna SpO₂ |
| A03 | Zaawansowana, odporna na ruch technologia SpO₂ |
| A04 | Standardowa platforma technologiczna SpO₂ |
Opcje zwiększonych możliwości
| Kod opcji | Dodatkowe możliwości |
|---|---|
| C06 | 1 kanał inwazyjnego ciśnienia + 1 kanał temperaturowy |
| C12 | Możliwość 12 odprowadzeń EKG (konwencjonalna 10 elektrod) |
| C18 | 12-odprowadzeniowe EKG + inwazyjne ciśnienie + temperatura |
Typowe konfiguracje łączone
- A01: EKG/Oddech, Szybkie SpO₂, NBP
- A01C06: EKG/Resp, szybkie SpO₂, NBP, IBP, temperatura
- A01C12: EKG/Oddech, Szybkie SpO₂, NBP, 12-odprowadzeniowe EKG
- A01C18: EKG/Oddech, Szybkie SpO₂, NBP, 12-odprowadzeniowe EKG, IBP, temperatura
- A03C18: EKG/Resp, SpO₂ odporne na ruch, NBP, 12-odprowadzeniowe EKG, IBP, temperatura
Przechowywanie i przenoszenie danych
Przechowywanie trendów
- Pojemność: Aż do8 godzindanych trendów
- Rezolucja: 1-minutowe odstępy dla wszystkich parametrów numerycznych
- Miejsce przechowywania: Przechowywane wewnętrznie w module (nie w monitorze hosta)
Przechowywanie danych po rozłączeniu
- Dane demograficzne pacjentów, trendy i ustawienia zachowywane dla6 godzinbez mocy
- Umożliwia bezproblemowy transport pacjenta między monitorami bez utraty danych
- Automatyczne przesyłanie danych po ponownym podłączeniu do nowego monitora hosta
Zgodność monitora hosta
- Seria MP: MP20, MP30, MP40, MP50, MP60, MP70, MP80, MP90
- Seria MX: Wszystkie monitory serii MX
- Dziedzictwo serii M: M3046A (seria M/M4, wersja E i nowsze)
Metody połączenia
- Bezpośrednie przyłączenie: Bezprzewodowe dokowanie z tyłu monitora hosta
- Zdalne rozmieszczenie: Przez kabel MSL (Measurement Link) do umieszczenia przy łóżku
Opcjonalne moduły rozszerzeń MMS
M3001A obsługuje przyłączane w terenie rozszerzenia rozszerzające możliwości pomiarowe:
表格
| Model rozszerzenia | Dodane możliwości |
|---|---|
| M3015A | Kapnografia CO₂ strumienia bocznego |
| M3016A | Główny nurt kapnografii CO₂ |
| M3012A | Dodatkowe ciśnienie inwazyjne + Temperatura + CO₂ |
Architektura Techniczna
Wewnętrzne komponenty sprzętowe
-
Płyta procesora:
- 68360 Kontroler
- System pamięci (Flash ROM, SRAM, DRAM)
- Przetworniki A/D NBP
- Zegar czasu rzeczywistego (RTC)
-
Płyta czołowa:
- Przód EKG/oddechu
- Część czołowa SpO₂
- Część czołowa ciśnienia/temperatury
- Pływający/niepływający obwód izolacyjny
-
Zespół Pneumatyczny NBP:
- Pompa ciśnieniowa
- Półprzewodnikowy czujnik ciśnienia
- System zabezpieczający przed nadciśnieniem
Specyfikacje środowiskowe i wydajnościowe
Zakres pomiaru temperatury
- Zakres: -1°C do 45°C (30°F do 113°F)
- Izolacja: Części pacjenta izolowane za pomocą transoptorów i transformatora
Inwazyjne ciśnienie
- Przebieg ciśnienia w czasie rzeczywistym
- Wartości skurczowe, rozkurczowe i średnie
- Automatyczne wykrywanie przetwornika poprzez kodowanie złączy
Wymagania dotyczące konserwacji
- Kalibracja NBP: Wymagane co 2 lata
- Test wydajności SpO₂: Co 2 lata
- Kalibracja CO₂: Co roku (jeśli jest wyposażony w rozszerzenie CO₂)
- Testowanie bezpieczeństwa: Co 2 lata (prąd upływowy, ciągłość uziemienia ochronnego)
Kluczowe cechy kliniczne
-
Obsługa 12 odprowadzeń EKG:
- Konwencjonalne rozmieszczenie 10 elektrod (jakość diagnostyczna zgodnie z ANSI/AAMI EC11-1991)
- Wyprowadzenie 12 odprowadzeń EASI przy użyciu tylko 5 elektrod
-
Zaawansowana analiza EKG:
- Wieloodprowadzeniowe wykrywanie arytmii przy łóżku pacjenta
- Analiza odcinka ST do 12 odprowadzeń z alarmami
- Monitorowanie odstępu QT/QTc i śledzenie zmian
-
SpO₂ o szybkiej reakcji:
- Solidne działanie podczas ruchu pacjenta i w stanach niskiej perfuzji
- Kompatybilny ze standardowymi czujnikami SpO₂, w tym czujnikami na czole
-
Bezproblemowy transport pacjenta:
- Moduł zachowuje wszystkie dane pacjenta podczas transportu
- Nie jest wymagane ponowne zerowanie ani rekonfiguracja w miejscu docelowym
Zgodność z przepisami
- Dopuszczenie FDA 510(k) (kod produktu MHX, klasa II)
- Oznaczenie CE
- Zgodność z ANSI/AAMI EC11-1991 dla EKG
- Zgodność z normą IEC 60601-1 dotyczącą bezpieczeństwa elektrycznego
