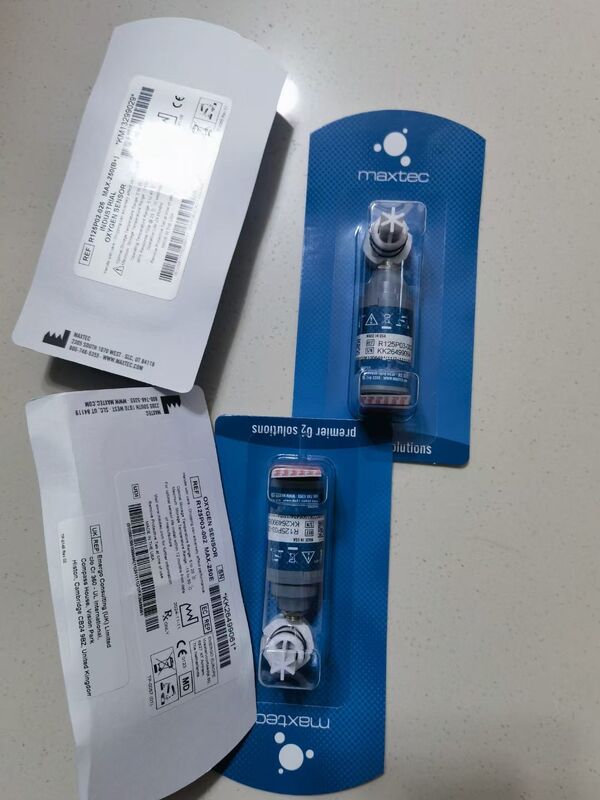

Maxtec Oxygen Sensor REF:25P03-002 MAX-205E

Tożsamość

• Marka: Maxtec (USA)

•

• Model:Gniazdo jack mono 3,5 mmMAX-250E

• Nr referencyjny / części:Gniazdo jack mono 3,5 mmR125P03-002 (często skracany do 25P03-002 lub oznaczany jako 0110429)

• Typ: Galwaniczny czujnik tlenu (ogniwo elektrochemiczne, bez pompki)

• Elektrolit: Zastrzeżona formuła słabego kwasu (odporna na CO₂, CO, NOx — lepsza niż tradycyjne ogniwa KOH)

• Kraj pochodzenia: Wyprodukowano w USA

• Gwarancja na przechowywanie: 24 miesiące (czas przechowywania, nie czas pracy z zasilaniem)

Elektryka i wydajność

• Zakres pomiarowy: 0 – 100 % O₂

• Sygnał wyjściowy:Gniazdo jack mono 3,5 mm10,0 – 15,5 mV (w powietrzu przy 21% O₂ ≈ 2,1–3,3 mV)

• Napięcie zerowe: ≤ 0,50 mV (w 100% N₂, 5 min ekspozycji)

• Liniowość: ±1,0% wartości pełnej skali

• Czas odpowiedzi (T90): ≤ 15 s przy 23 ± 2 °C

• Błąd kompensacji temperatury:Gniazdo jack mono 3,5 mmPrzewidywana żywotność:

• > 1 500 000 %O₂·godzin (teoretycznie ≈ 8 lat w powietrzu; rzeczywiste zużycie zależy od godzin pracy z zasilaniem)Zalecany rezystor obciążenia:

• > 1 MΩZgodność z zakłóceniami:

• EN ISO 80601-2-55 (nieczuły na CO₂, CO, NOx)Środowisko

Temperatura pracy:

• 5 – 40 °CTemperatura przechowywania:

• -15 – 50 °C (etykieta zaleca 5 – 25 °C)Wilgotność:

• 5 – 95 % RH, bez kondensacjiCiśnienie:

• ~0,5 – 1,5 atmMechanika i interfejs

Obudowa:

• Cylindryczna sonda, Ø ≈ 0,9 cm, długość ≈ 5,74 cmPort gazowy:

• Gwint M16 × 1 (wlot próbkowania bocznego)Złącze elektryczne:

• Gniazdo jack mono 3,5 mm (końcówka dodatnia, tuleja ujemna, 2-przewodowe)Waga:

• ≈ 50 g (netto)Bezpośrednie odniesienia OEM

Analytical Industries:

• PSR-11-917-J1CareFusion / Viasys:

• Sentry Blender 66045Covidien Newport:

• E360 / HT70 / e500Fluke:

• VT MobileMercury Medical:

• 10-103-08Pacifitech:

• PT-25ATeledyne:

• R29MED (C-70592)Rodzina Maxtec:

• MaxO2+AE, OM-25AE, OM-25ME, MaxBlend, MaxVenturiTypowe zastosowania

Respiratory (Bird, Newport, itp.)

• Aparaty do znieczulenia (monitorowanie FiO₂)

• Mieszalniki powietrza i tlenu

• Przenośne analizatory tlenu (np. sonda zewnętrzna MaxO2+AE)

• ⚠️ Uwaga dotycząca zamawiania: zawsze podawaj

„Maxtec MAX-250E, REF R125P03-002 (25P03-002)”. „MAX-205E” to literówka — MAX205E to układ scalony transceiver Maxim RS-232, niezwiązany z ogniwami O₂. Wyjście 10,0–15,5 mV to wartość MAX-250E; starszych ogniw serii OM o wartości 8,5–13,5 mV nie wolno mieszać.
