PHILIP MP2/X2 Monitor PN M3002-26450
Szczegóły Produktu:
| Miejsce pochodzenia: | Oryginalny |
| Nazwa handlowa: | PHILIP |
| Numer modelu: | M3002-26450 |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | Zbywalny |
| Szczegóły pakowania: | Opakowanie z kartonu papierowego |
| Czas dostawy: | 1-3 dni roboczych |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 20 |
|
Szczegóły informacji |
|||
| Dyby: | Dostępny | Gwarancja: | 6 miesięcy |
|---|---|---|---|
| Stan: | Dobry | Pakiet: | Pudełko kartonowe |
opis produktu
-

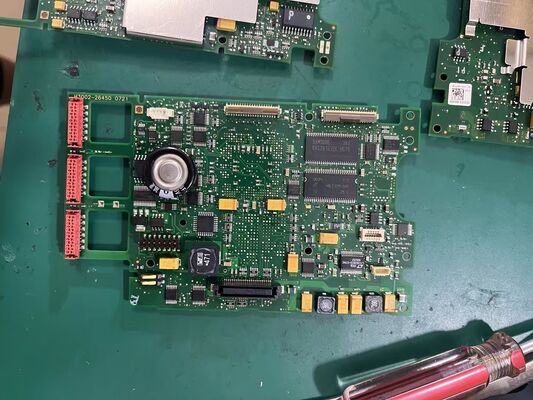

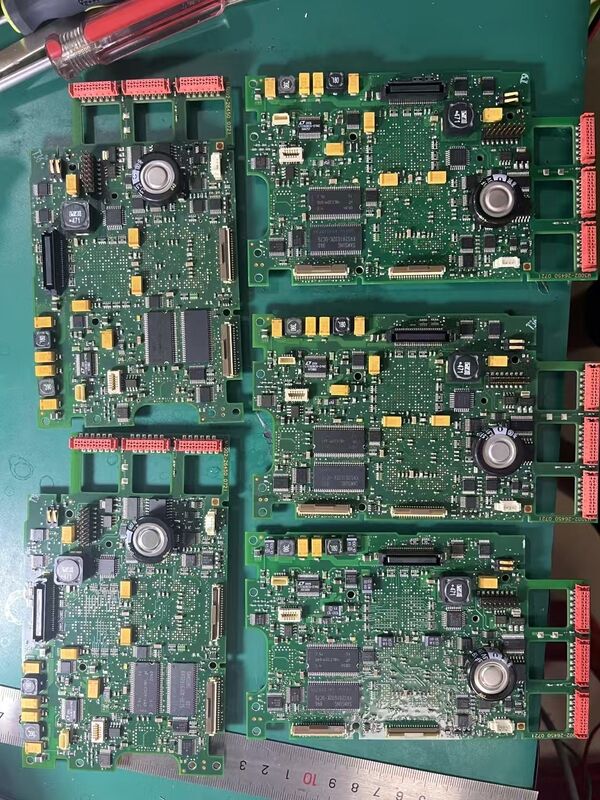

Płyta główna monitora PHILIP MP2/X2 PN M3002-26450
-
-
Rola części: Główna płyta obwodów (płyta systemowa) dla monitorów głównych IntelliVue MP2/X2; obsługuje przetwarzanie systemowe, dystrybucję zasilania, sterowanie wyświetlaczem i agregację interfejsów. Nie jest to moduł pomiarowy, nie jest to płyta zasilająca, nie jest to płyta klawiatury.
-
Identyfikacja OEM: PN M3002-26450 (Philip używa tego PN jako odpowiednika REF w systemie serwisowym). Siostrzane modele z rodziny: M3002-68550 (Wersja 1, wczesne jednostki), M3002-26470 itp.
-
Kompatybilne hosty:
-
IntelliVue MP2 — M8102A
-
IntelliVue X2 — M8002A (używany samodzielnie jako monitor transportowy lub jako moduł wielopomiarowy MMS)
-
-
Limit numeru seryjnego: M3002-68550 pasuje do wczesnych jednostek z SN < DE315XXXXX; M3002-26450 to wersja z późniejszej produkcji, zazwyczaj SN DE315xxxxx i wyższe. Przed wymianą należy zweryfikować numer seryjny monitora i wersję oprogramowania — wersje nie są ślepo kompatybilne.
-
Architektura zasilania (wg Przewodnika serwisowego): Płyta zasilająca obniża wejście DC MSL 36–60 V do 16 V DC dla płyty głównej; płyta główna następnie generuje wiele wewnętrznych szyn. RTC i buforowana pamięć RAM są zasilane z 3.6 V DC (pobierane z zasilania systemowego lub baterii wewnętrznej).
-
Funkcje na pokładzie:
-
Sterownik ekranu dotykowego TFT 3,5" (QVGA 320×240, do 3 przebiegów na żywo)
-
Agregacja wbudowanych danych pomiarowych (ECG/Resp/SpO₂/NBP; opcjonalnie CO₂/IBP/Temp/12-lead)
-
Obsługa wejść dotykowych + twardych klawiszy, logika alarmów, buforowanie trendów
-
Sieć LAN (Philip Clinical Network) + opcjonalny adapter przyłóżkowy 802.11 + SRR (Short Range Radio)
-
Sygnalizacja sterowania ładowaniem/rozładowaniem wewnętrznej baterii wielokrotnego ładowania (sama cela znajduje się w komorze baterii)
-
-
Kluczowe interfejsy/złącza: Złącze MSL, płaski kabel wyświetlacza, kontroler dotykowy, połączenie z płytą zasilającą, magistrala parametrów wbudowanych, gniazdo modułu bezprzewodowego, zasilanie anteny SRR, uchwyt zapasowej celi RTC
-
Bezpieczeństwo/klasyfikacja: Płyta logiczna nie mająca kontaktu z pacjentem; klasyfikacja typu CF pochodzi z przedniego końca pomiarowego. Akcesorium medyczne wrażliwe na ESD.
-
Fizyczne: Brak opublikowanych samodzielnych wymiarów (zainstalowana część OEM); waga wysyłkowa po odnowieniu/naprawie ok. 0,3–0,5 kg z opakowaniem ESD.
-
Mapowanie awarii: Przewodnik serwisowy "Sprawdź płytę główną 2" INOP wskazuje na anomalię tej płyty (lub drugiej płyty głównej).
