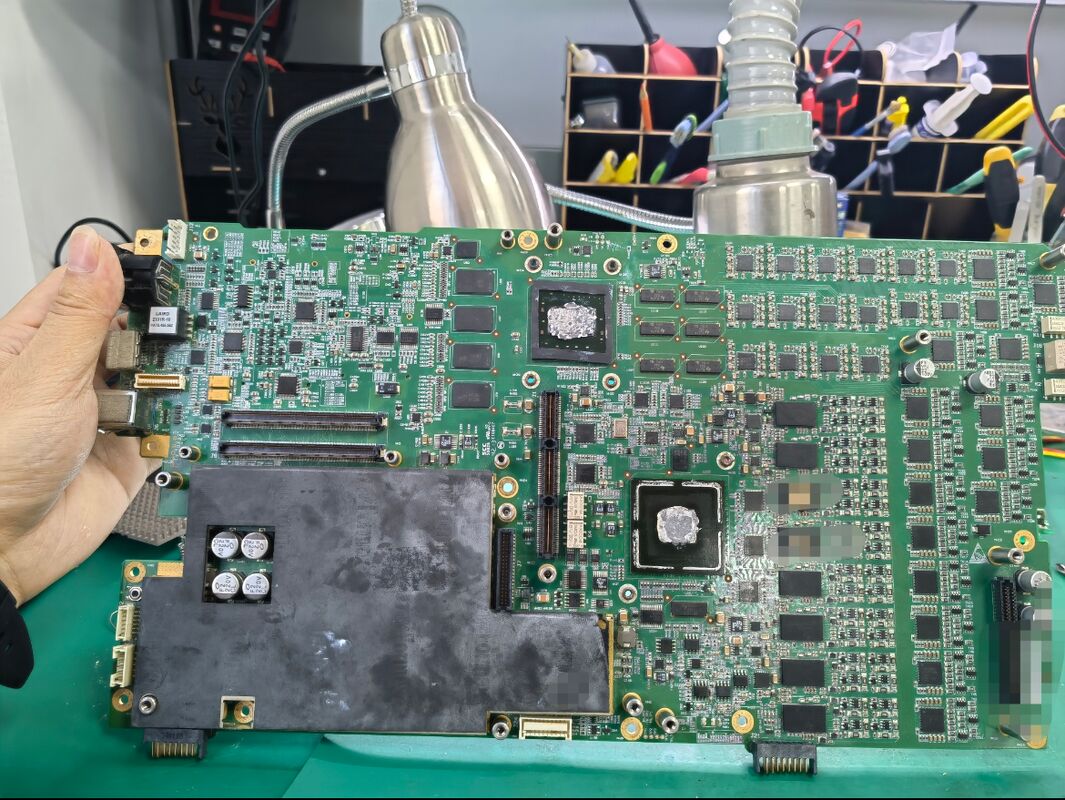

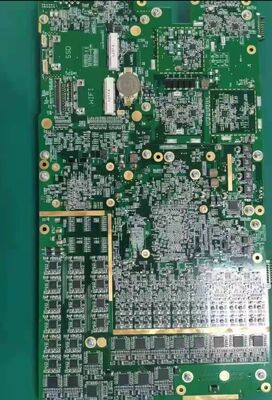

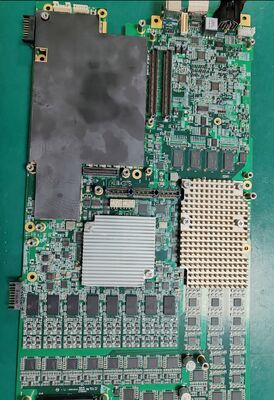

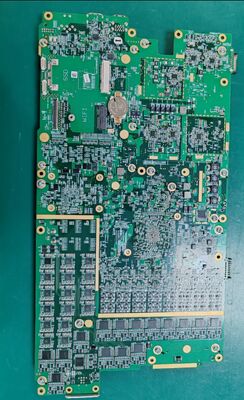

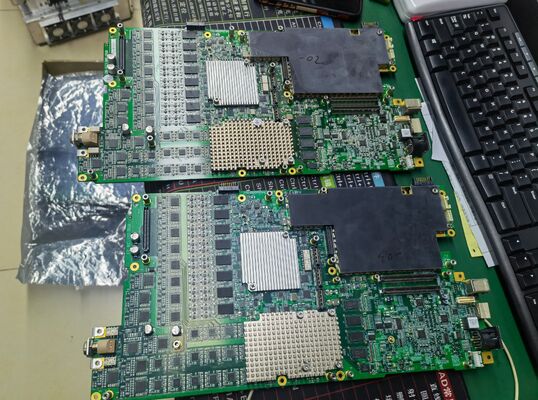

Specyfikacje płyty głównej ultrasonografu Mindray M9

1. Model rdzenia i architektura

• Numery części płyty głównej:
  • Wersja standardowa: 115-023067-00
  • Wersja zaawansowana (M9GI/EDP): 115-048333-00

• Architektura platformy: Platforma obrazowania równoległego mQuadro z wieloma kanałami (architektura przetwarzania ultradźwiękowego zastrzeżona przez Mindray)
• Moduły pokładowe: Front-end (TR FPGA), Back-end (Moduł COME/PC), Zarządzanie energią (EC), Monitorowanie systemu (SM), Płyta wysokiego napięcia PHV

2. Przetwarzanie sygnału front-end (rdzeń TX/RX ultradźwięków)

• Kanały TX/RX: 65–128 kanałów konfigurowalnych
  • Podpłyta TR64: Obsługuje rozszerzenie o 1–64 kanały

• Główny FPGA sterujący: TRA FPGA (dedykowany kontroler nadawczo-odbiorczy ultradźwięków)
• Formowanie wielu wiązek: Do 12 równoległych wiązek na zdarzenie nadawcze (maksymalizuje liczbę klatek na sekundę i rozdzielczość czasową)
• Interfejsy sond:
  • 1× Główny port sondy (kompatybilny z sondami fazowanymi, liniowymi, konwergentnymi, mikrokonwergentnymi)
  • Obsługuje sondy 3T z pojedynczego kryształu, dedykowany interfejs 4D/TEE


3. Przetwarzanie back-end i moduł systemowy

• Procesor rdzeniowy: Moduł COME (moduł PC, dedykowana platforma Dopplera)
• Interfejsy pamięci masowej:
  • M.2 SSD: Standardowo 128 GB / 240 GB (możliwość rozszerzenia)
  • Gniazdo M.2 WLAN dla modułu Wi-Fi

• Wyjścia wyświetlacza:
  • Bezpośrednie wyjście EDP: Wyświetlacz LED 15,6 cala 1920×1080
  • Zewnętrzny wyświetlacz HDMI: Obsługuje zewnętrzny monitor wysokiej rozdzielczości

• Zewnętrzne porty I/O:
  • 2× USB 3.0, Wi-Fi, Ethernet DICOM, wyzwalanie EKG
  • Interfejsy zasilania, wentylatora, klawiatury, zarządzania baterią


4. Zarządzanie energią i systemem

• Zarządzanie energią (EC): Sterowanie włączaniem/wyłączaniem systemu, regulacja napięcia, ochrona przed przetężeniem/przepięciem
• Monitorowanie systemu (SM): Monitorowanie napięcia w czasie rzeczywistym, prędkości wentylatora, temperatury, stanu baterii
• Płyta wysokiego napięcia PHV: Generuje programowalne impulsy wysokiego napięcia do wzbudzenia sondy

5. Obsługa obrazowania i funkcjonalności

• Obsługiwane tryby: B/M, Doppler kolorowy, PW/CW, HPRF, TDI, Elastografia, Obrazowanie kontrastowe
• Zaawansowane przetwarzanie: redukcja szumów adaptacyjna iClear, składanie przestrzenne iBeam, składanie częstotliwości FCI, obrazowanie harmoniczne tkankowe THI
• Maksymalna liczba klatek na sekundę: 1048 fps (tryb Doppler/przepływu)
• Maksymalna głębokość obrazowania: 39 cm (sonda brzuszna konwergentna)

6. Fizyczne i kompatybilność

• Wymiary: Ok. 320 × 260 × 25 mm (przenośna płyta główna)
• Kompatybilne modele: M9, M9CV, M9GI, M9T, M9Vet
• Temperatura pracy: 0–40°C (na poziomie systemu)
